電泳涂裝設備的組成結構

電泳涂裝的設備是由電泳槽、攪拌裝置、涂料過濾裝置、溫度調節裝置、涂料管理裝置、直流電源裝置、電泳涂裝后的水洗裝置、超濾裝置、烘烤裝置、備用罐等組成。

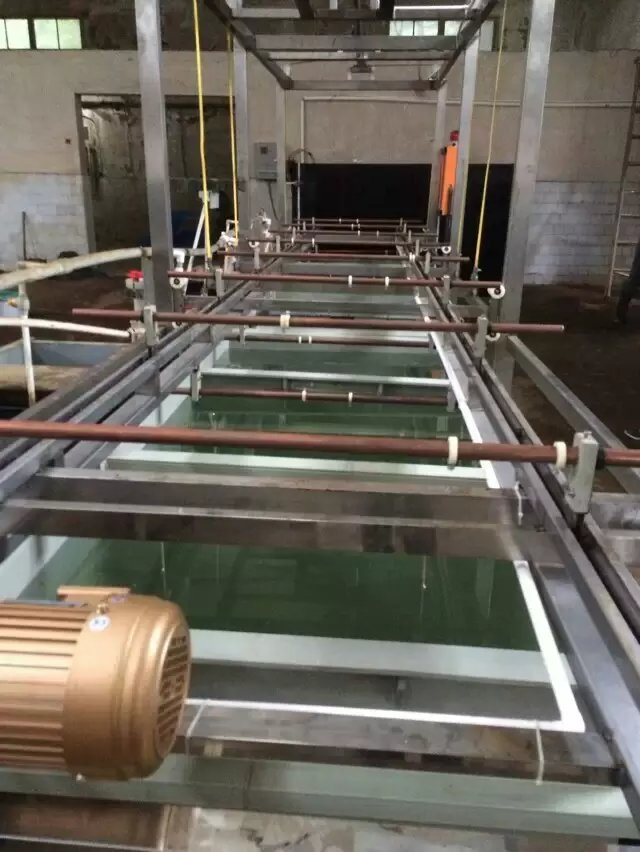

1.槽體
根據工件的輸送方式不同，槽體分為船形槽和矩形槽兩種形式，一般船形槽適于連續通過式電泳涂裝生產線，矩形槽適于間歇垂直升降式電泳涂裝生產線。

2.循環攪拌系統
循環攪拌系統分內、外兩部分循環。作用是保證整個電泳槽內漆液成分和溫度的均勻，防止漆液顏料沉淀。

3.電極裝置
電極裝置由極板、隔膜罩及輔助電極組成。

4.溫度控制系統
一般電泳涂裝的溫度在20~30度，在氣溫較高或連續生產時漆液溫度會明顯上升，為保證漆膜的質量，須對漆液進行冷卻，可采用循環地下水冷卻，冷卻塔冷卻或冷凍機強制冷卻。在氣候寒冷的冬季則需要升溫加熱熱交換器有夾套、蛇形管、平板式及列管式多種，險夾套結構外，其他的熱交換器均可借助外循環系統的循環泵，使漆液通過熱交換器進行冷卻或加熱。

5.涂料補給裝置
補給裝置由補漆槽、電動攪拌器、過濾器及輸液泵等組成，設置在電泳槽附近，用管道、閥門與電泳槽相連接。

6.通風系統
對于連續通過式電泳槽，可采用頂部通風裝置，由抽風罩、離心風機、排風管等組成。對于垂直升降式電泳槽，一般只能采用槽邊抽風方式。

7.供電裝置
接地方式：有陰極接地和陽極接地兩種，陽極接地又可分為電極接地和槽體接地兩種方式。
